[3. 대기오염방지기술] 04 환기 및 통풍

01 환기

1. 국소환기
후드(Hood), 흡입송풍관(Dust), 공기청정장치(Air Cleaner), 송풍기(Blower), 배풍기(Exhausts), 배기구 로 구성되어 있음

(1) 후드
오염물질의 발생원에 가장 근접하여 설치, 국소배기장치의 입구역할을 함
후드는 발생원과의 휘치에 따라 크게 4가지 방식으로 분류함

종류	특징
포위형 후드(Enclosure type)	○ 오염의 발생원을 전부 둘러싼 형태 ○ 송풍량이 적어 후드의 효과가 최대로 나타남
부스형 후드(Booth type)	○ 하나의 개구면을 제외하고 발생원 주의를 전부 둘러싼 것
리시버식(수형)후드 (Receiving type)	○ 고열을 내는 발생원에서 열부력에 의한 상승기류나 회전체의 회전에 의한 관성기류와 같이 일정한 방향으로 오염기류가 발생할 때 그 기류의 방향에 따라 오염공기를 받아들이는 것 ex. 캐노피형 후드
외부식 후드(Exterior type)	○ 작업으로 인하여 발생원을 둘러쌀 수 없을 경우에 작업에 방해받지 않도록 발생원과 떨어져 설치하는 것 ex. 슬롯트형 후드

★ 후드의 설치 및 흡인요령
발생원에 근접시켜 흡인시킨다
에어커텐을 사용한다
후드의 개구면적을 좁게해 흡인속도를 크게함
배풍기에 충분한 여유를 둔다
충분한 포착속도를 유지함
국부적인 흡인방식으로 주 발생원을 대상으로 함

※ 후드의 흡인풍량 공식

(2) 송풍관 (Dust)의 압력손실

(3) 후드관련공식



02 통풍

(1) 송풍기 종류

종류		특징
원심력형	터보형	○ 효율이 가장 좋고 적은 동력으로 운전 가능 ○ 고온 고압 대용량에 적합 ○ 구조가 간단하고 견고	압입 통풍기로 사용
	평판형	○ 강도가 크고 마모, 부식에 강함 ○ 모양이 간단 ○ 대형으로 중량이 크고 설비비가 비쌈	흡입 통풍기로 사용
	다익형	○ 소형이고 경량이며 저렴함 ○ 효율에 비해 큰 동력이 소비됨
축류형	프로펠러형	○ 직접 옥외로 배기하는 경우 또는 전체 환기에 적합
	튜브형	○ 송풍관 내 넣을 수 있어 설치장소에 구애받지 않음 ○ 저풍압, 대풍량의 용도로 적합
	베인형	○ 효율은 30-60%로 기류가 안내날개로 정류되어 소용돌이가 없어지므로 비교적 고효율이고 다익송풍기와 같은 정압이 나옴

(2) 송풍기 운전시 유량조절 방법
송풍기 상사법칙

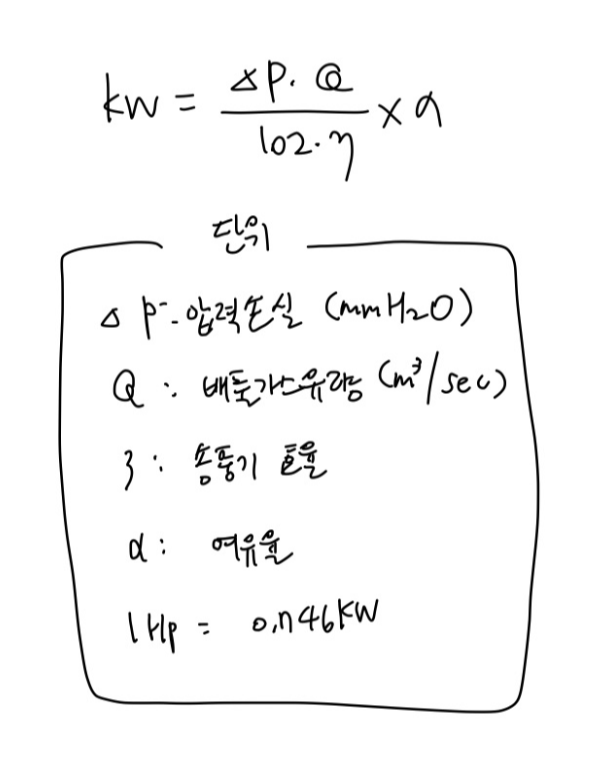

송풍기 동력공식

송풍기 압력손실

(3) 통풍의 종류와 특징

종류	특징
자연통풍	○ 온도차와 밀도차에 의한 대류현상에 의해 이루어지는 통풍 ○ 노 내압이 부압(-)으로 외기침입이 자주 발생함 ○ 자연통풍의 유속은 3-4m/sec, 통풍력은 15mmH₂O
강제통풍	○ 압입통풍, 흡인통풍, 평형통풍이 있음
